Patch panel porządkuje zakończenia okablowania stałego i pozwala kierować połączenia do przełączników, routerów lub innych urządzeń aktywnych. Spotkasz go w szafach teleinformatycznych, serwerowniach i punktach dystrybucyjnych. Dobór odpowiedniego modelu nie powinien jednak sprowadzać się wyłącznie do liczby portów. Znaczenie mają również kategoria transmisyjna, ekranowanie, konstrukcja panelu oraz zgodność z pozostałymi elementami toru. Jeśli chcesz sprawdzić, czym różni się wersja modularna od zintegrowanej i jak właściwie zaplanować połączenia w szafie 19-calowej, czytaj dalej.

Co to jest patch panel i jak działa panel krosowy?

Patch panel, czyli panel krosowy, stanowi zakończenie kabli instalacyjnych doprowadzonych do punktu dystrybucyjnego. Z tyłu przewody są terminowane w modułach lub złączach, a od frontu dostępne są porty do zestawiania połączeń z urządzeniami aktywnymi. Taki układ pozwala zmieniać konfigurację bez ponownego zakańczania okablowania stałego.

W systemach BKT występują dwie podstawowe konstrukcje: panele krosowe modularne, czyli ramy 19-calowe przeznaczone do montażu modułów RJ45, oraz wersje zintegrowane, wyposażone fabrycznie w gniazda RJ45 i złącza IDC.

Panel modularny czy zintegrowany – który wybrać?

Panel modularny jest niewyposażoną ramą, w której poszczególne miejsca obsadza się dobranymi modułami keystone. Panel zintegrowany, określany również jako kompletny lub wyposażony, ma natomiast fabrycznie zamontowane gniazda RJ45 oraz złącza IDC do terminacji przewodów. Sama konstrukcja nie przesądza o wydajności kanału – przy prawidłowo dobranych komponentach oba rozwiązania mogą pracować w torze o wymaganych parametrach. Różnice dotyczą przede wszystkim montażu, późniejszego serwisu i możliwości rozbudowy.

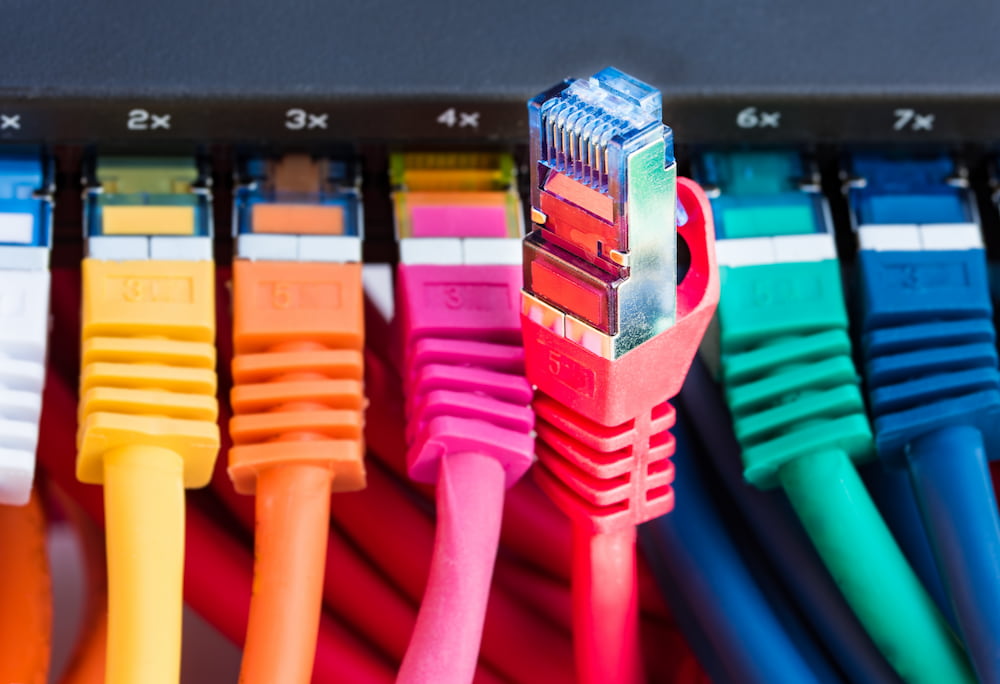

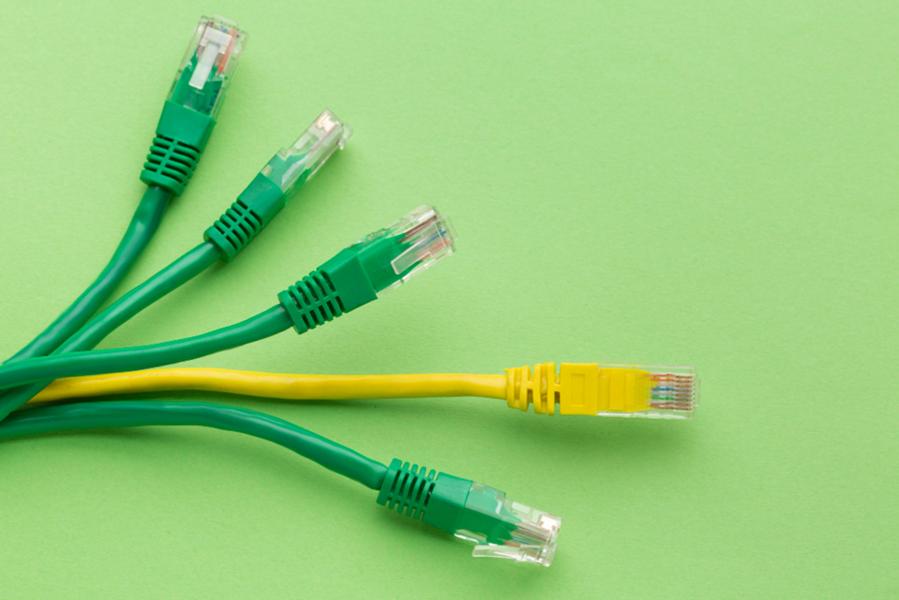

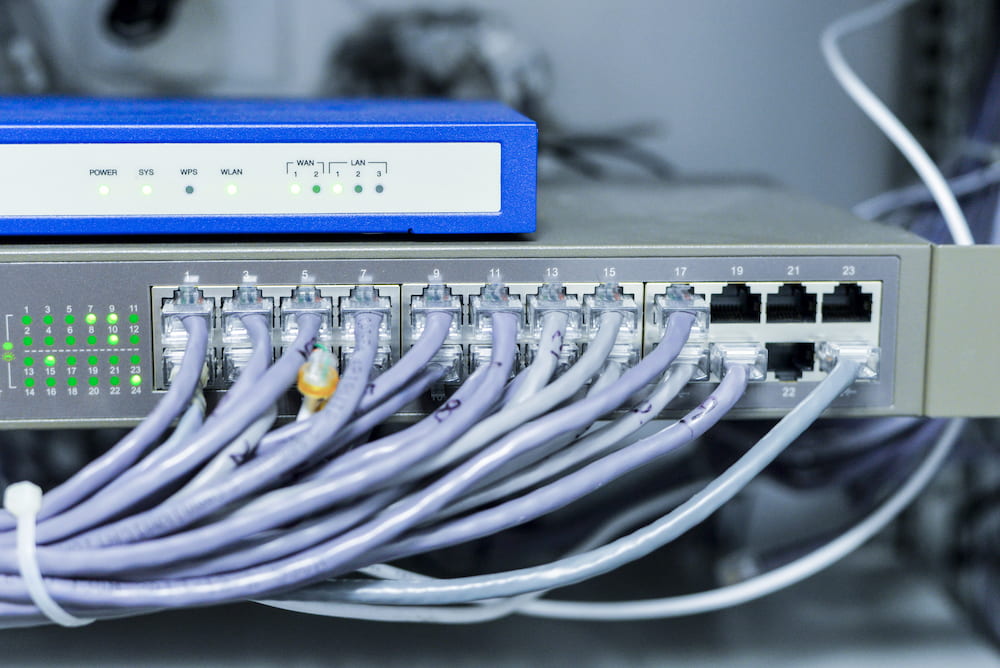

Jakie patchcordy stosuje się z panelem krosowym?

Połączenie między portem panelu a switchem wykonuje się przewodem krosowym zakończonym odpowiednimi wtykami. W instalacjach miedzianych stosuje się patchcordy instalacyjne kat.6A lub przewody innych kategorii dobranych do klasy systemu. Kabel typu patchcord powinien odpowiadać wymaganiom toru transmisyjnego, także pod względem ekranowania i kategorii.

W sieciach optycznych podobną funkcję pełni patchcord światłowodowy, który służy do zestawiania połączeń pomiędzy elementami toru optycznego.

Do czego służy patch panel w sieci teleinformatycznej?

Panel znajduje zastosowanie wszędzie tam, gdzie wiele linii instalacyjnych schodzi się w jednym punkcie dystrybucyjnym. Zamiast prowadzić każdy kabel stały bezpośrednio do switcha, przewody kończy się w oznaczonych portach, a właściwe zestawienie tworzy się krótkimi patchcordami. Ułatwia to ewidencję tras, serwis oraz późniejsze zmiany konfiguracji. W praktyce patch panel pełni kilka funkcji w infrastrukturze sieciowej:

• porządkuje zakończenia okablowania strukturalnego w jednym miejscu;

• umożliwia łatwe przełączanie i rekonfigurację połączeń bez ingerencji w instalację stałą;

• ułatwia identyfikację i dokumentację tras kablowych;

• oddziela warstwę pasywną (okablowanie) od aktywnej (urządzenia sieciowe);

• wspiera serwis i rozbudowę sieci w środowiskach o dużej liczbie połączeń.

Jak może wyglądać konfiguracja panelu w praktyce?

Liczbę portów warto zestawić z liczbą planowanych linii oraz miejscem dostępnym w szafie. W ofercie BKT znajduje się na przykład ekranowany panel modularny 19″ o wysokości 1U mieszczący 24 moduły keystone. Dostępny jest również wariant 24-portowy ze skośnym ustawieniem portów, które zmienia sposób wyprowadzenia przewodów z frontu panelu. Przy większej liczbie zakończeń można zastosować ekranowaną konstrukcję 48 × keystone mieszczącą się również w 1U.

Panel modularny trzeba następnie obsadzić modułami odpowiednimi dla projektowanego toru. Przykładowo do instalacji ekranowanej kat. 6A BKT oferuje beznarzędziowy moduł RJ45 kat. 6A w standardzie keystone, który można zamontować w panelu modularnym – dzięki temu panel 24-portowy można wyposażać stopniowo, w miarę bieżących potrzeb.

W ofercie BKT dostępne są również gotowe panele zintegrowane, w których liczba portów wynika z wybranego modelu.

Jak dobrać patch panel do szafy rack 19″?

Dobór należy zacząć od standardu montażowego i liczby planowanych zakończeń. W typowej szafie teleinformatycznej panel 19″ zajmuje określoną wysokość wyrażoną w jednostkach U, dlatego trzeba przewidzieć także przestrzeń na switch, organizery kabli oraz pozostałe wyposażenie. Ważna jest kategoria okablowania: panel i zastosowane moduły powinny odpowiadać projektowanej klasie toru. Następnie sprawdź ekranowanie. W instalacji ekranowanej należy zachować zgodność ekranowania poszczególnych elementów toru oraz uwzględnić wymagania projektu dotyczące połączeń wyrównawczych i uziemienia. Przy panelu modularnym zwróć uwagę na liczbę miejsc keystone i typ modułów RJ45. Wersja zintegrowana ma porty oraz złącza IDC w jednej konstrukcji i zwykle wymaga właściwego narzędzia do terminacji przewodów. Jeśli projekt obejmuje transmisję optyczną, parametry przełącznicy należy oceniać osobno od parametrów panelu miedzianego.

Dobrze dobrany panel pozwala czytelnie zakończyć okablowanie stałe, rozdzielić część instalacyjną od połączeń wykonywanych przy urządzeniach aktywnych oraz zachować możliwość późniejszej rekonfiguracji. Przy wyborze nie warto kierować się samą liczbą gniazd. Liczą się standard 19″, wysokość, kategoria transmisyjna, ekranowanie, typ konstrukcji i zgodność elementów w całym torze. W BKT znajdziesz zarówno panele modularne i zintegrowane dla okablowania miedzianego, jak i patchcordy światłowodowe do infrastruktury optycznej. Jeśli projektujesz nową sieć albo porządkujesz istniejący punkt dystrybucyjny, skonsultuj dobór komponentów z zespołem BKT Elektronik i wybierz konfigurację odpowiadającą wymaganiom instalacji.
