Parametry transmisyjne jako punkt wyjścia do projektowania

W ujęciu technicznym przepustowość kabla oznacza maksymalną ilość informacji, którą medium może przenieść w jednostce czasu przy zachowaniu określonego poziomu błędów transmisji. Parametr ten wynika bezpośrednio z szerokości pasma przenoszenia, tłumienia sygnału oraz poziomu zakłóceń.

W klasycznych przewodach miedzianych wzrost częstotliwości sygnału powoduje wzrost tłumienia. Oznacza to, że im wyższe wymagane pasmo, tym krótszy dopuszczalny odcinek transmisyjny bez aktywnego wzmocnienia. W projektowaniu infrastruktury budynkowej przyjmuje się zwykle maksymalne długości torów poziomych do 90 m (plus 10 m patchcordów) dla okablowania strukturalnego. W przypadku instalacji telefonicznej parametry te nie są standaryzowane w taki sam sposób, a realne możliwości zależą od jakości przewodu i warunków montażowych.

Przepustowość kabla telefonicznego w kontekście instalacji budynkowych

Klasyczna para telefoniczna (odpowiadająca historycznej kategorii 1) projektowana była do transmisji sygnału głosowego w paśmie do około 3,4 kHz. Z punktu widzenia częstotliwości całe użyteczne pasmo pracy takiego przewodu mieści się zwykle poniżej 1 MHz. W praktyce oznacza to, że:

• dla telefonii analogowej wymagane pasmo jest minimalne i nie stanowi obciążenia dla medium,
• przy zastosowaniu technologii ADSL możliwe jest osiągnięcie do 24 Mb/s, jednak tylko przy bardzo krótkich odcinkach linii (do około 1-1,5 km),
• w technologii VDSL2 teoretyczna przepływność może sięgać 100 Mb/s, lecz przy długości około 500-800 m realne wartości spadają często poniżej 50 Mb/s.

Przepustowość kabla telefonicznego jest więc silnie uzależniona od długości toru oraz jakości miedzi. Tłumienie rośnie wraz z odległością, a zakłócenia elektromagnetyczne dodatkowo pogarszają stosunek sygnału do szumu. W środowisku budynkowym, gdzie przewody prowadzone są równolegle z instalacją energetyczną, wpływ ten może być istotny.

Czynniki wpływające na parametry kabla telefonicznego

Realne możliwości transmisyjne zależą od kilku zmiennych:

• długości linii transmisyjnej,
• średnicy i jakości żył miedzianych,
• częstotliwości pracy sygnału,
• poziomu przesłuchów między parami,
• warunków instalacyjnych i separacji od instalacji energetycznych.

W praktyce projektowej oznacza to konieczność uwzględnienia nie tylko maksymalnej przepływności deklarowanej dla danej technologii, lecz także rzeczywistych warunków obiektu. W instalacjach rozległych, z wieloma pionami kablowymi, parametry mogą odbiegać od wartości katalogowych.

Porównanie z kablami strukturalnymi w planowaniu infrastruktury

Dla porównania, w okablowaniu strukturalnym stosuje się wyraźnie określone kategorie i normy transmisyjne. Przepustowość kabla LAN zależy od kategorii przewodu:

• Cat5e – do 1 Gb/s przy długości 100 m, pasmo do 100 MHz,
• Cat6 – 1 Gb/s do 100 m, 10 Gb/s do około 55 m, pasmo do 250 MHz,
• Cat6A – 10 Gb/s do 100 m, pasmo do 500 MHz.

W praktyce instalacyjnej określenie „kabel internetowy” odnosi się do skrętki zakończonej złączem RJ45. Przepustowość kabla RJ45 jest w rzeczywistości pochodną kategorii przewodu i standardu transmisji Ethernet (np. 1000BASE-T, 10GBASE-T). Przepustowość kabla internetowego w sieciach LAN jest więc standaryzowana i przewidywalna w ramach określonych długości toru.

Zestawienie tych danych pokazuje różnicę skali: klasyczny kabel telefoniczny pracuje w paśmie rzędu kilkudziesięciu kilohertzów dla głosu, podczas gdy skrętka strukturalna obsługuje setki megaherców. Dla projektanta oznacza to zupełnie inny zakres zastosowań.

Planowanie infrastruktury teletechnicznej w obiekcie – dobór medium do funkcji

Projektowanie instalacji powinno rozpoczynać się od analizy funkcjonalnej obiektu oraz przewidywanego obciążenia systemów transmisyjnych.

Najważniejsze etapy planowania

Proces obejmuje:

• określenie liczby użytkowników i urządzeń końcowych,
• analizę wymaganej przepływności dla systemów LAN, VoIP, monitoringu i automatyki,
• dobór kategorii okablowania z odpowiednim zapasem parametrów,
• wyznaczenie maksymalnych długości torów transmisyjnych,
• zaplanowanie rezerwy pod przyszłą rozbudowę.

Takie podejście pozwala uniknąć sytuacji, w której medium dobrane wyłącznie do bieżących potrzeb staje się wąskim gardłem przy rozwoju infrastruktury. W wielu obiektach kabel telefoniczny nadal pełni funkcję dla systemów głosowych lub sygnalizacyjnych, natomiast transmisja danych realizowana jest przez skrętkę strukturalną lub światłowód. Istotne jest właściwe rozdzielenie ról poszczególnych mediów.

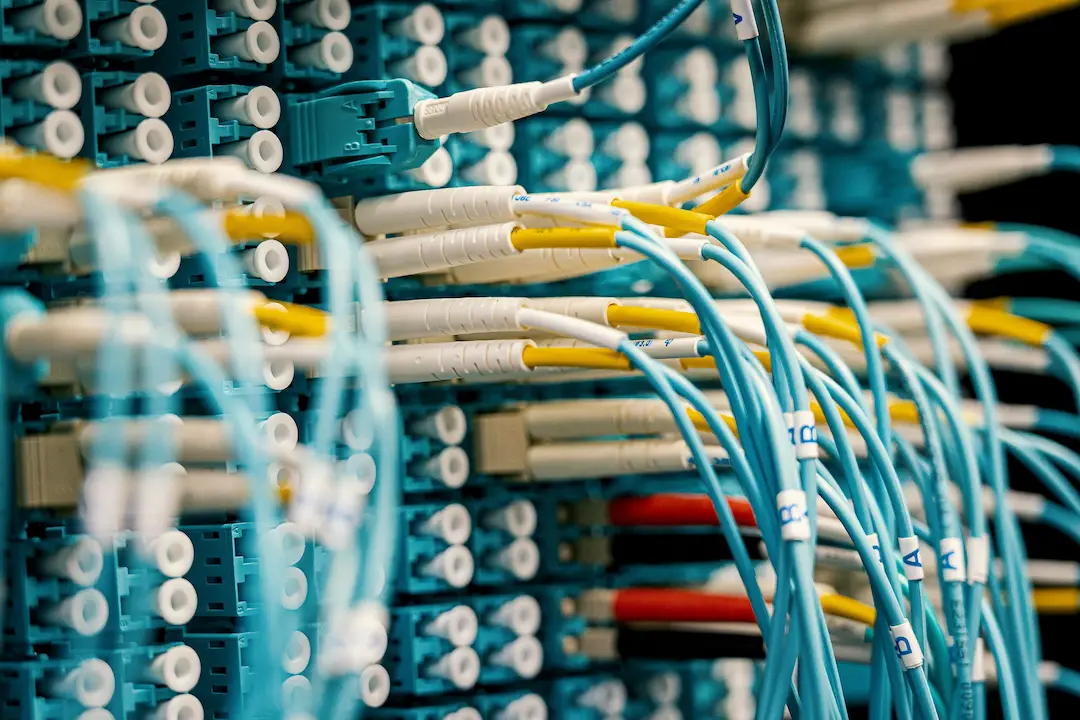

Integracja różnych mediów w jednej infrastrukturze

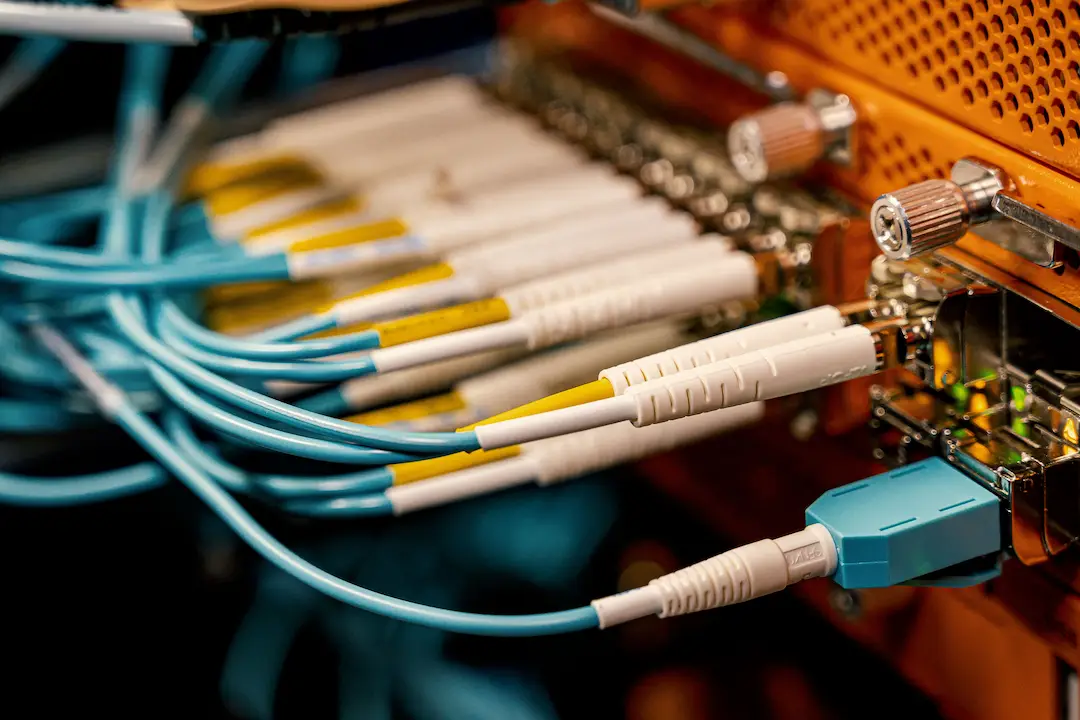

Współczesne obiekty rzadko opierają się na jednym rodzaju przewodu. Instalacja telefoniczna, sieć LAN oraz łącza światłowodowe funkcjonują równolegle. W takim modelu przepustowość kabla każdego medium powinna być dopasowana do jego przeznaczenia. Kabel telefoniczny może obsługiwać systemy niskoprzepływowe, skrętka strukturalna sieć lokalną, a światłowód połączenia między punktami dystrybucyjnymi lub kondygnacjami. Integracja wymaga jednak precyzyjnego planowania szaf, przełącznic oraz tras kablowych, aby zapewnić odpowiednią separację i ograniczyć zakłócenia.

Analiza parametrów transmisyjnych stanowi fundament racjonalnego projektowania infrastruktury teletechnicznej. Przepustowość kabla telefonicznego określa zakres jego zastosowań i powinna być rozpatrywana w odniesieniu do długości toru oraz planowanej funkcji systemu. Dane liczbowe pokazują wyraźnie różnice między klasyczną instalacją telefoniczną a okablowaniem strukturalnym wykorzystywanym w sieciach LAN. Świadome planowanie polega na dopasowaniu medium do rzeczywistych wymagań obiektu oraz zapewnieniu rezerwy parametrów na przyszłość. Takie podejście umożliwia budowę stabilnej i skalowalnej infrastruktury, która będzie odpowiadała potrzebom użytkowników przez wiele lat eksploatacji.
